Dieses Wirkleistungsmessgerät wurde gebaut, um die Leistungsaufnahme von Kleinverbrauchern wie z.B. Steckernetzgeräten möglichst genau ermitteln zu können. Es verfügt über einen 10-W-Messbereich mit einer Auflösung von 0,01 W und einen 100-W-Messbereich mit einer Auflösung von 0,1 W. (September 2009)
Die Schaltung basiert auf dem Analogmultiplizierer AD633 von Analog Devices. Eine ausführliche Beschreibung als PDF-Datei kann hier heruntergeladen werden: wirkleistungsmessgeraet.pdf (ca. 3 MB).
Wirkleistungsmessgerät

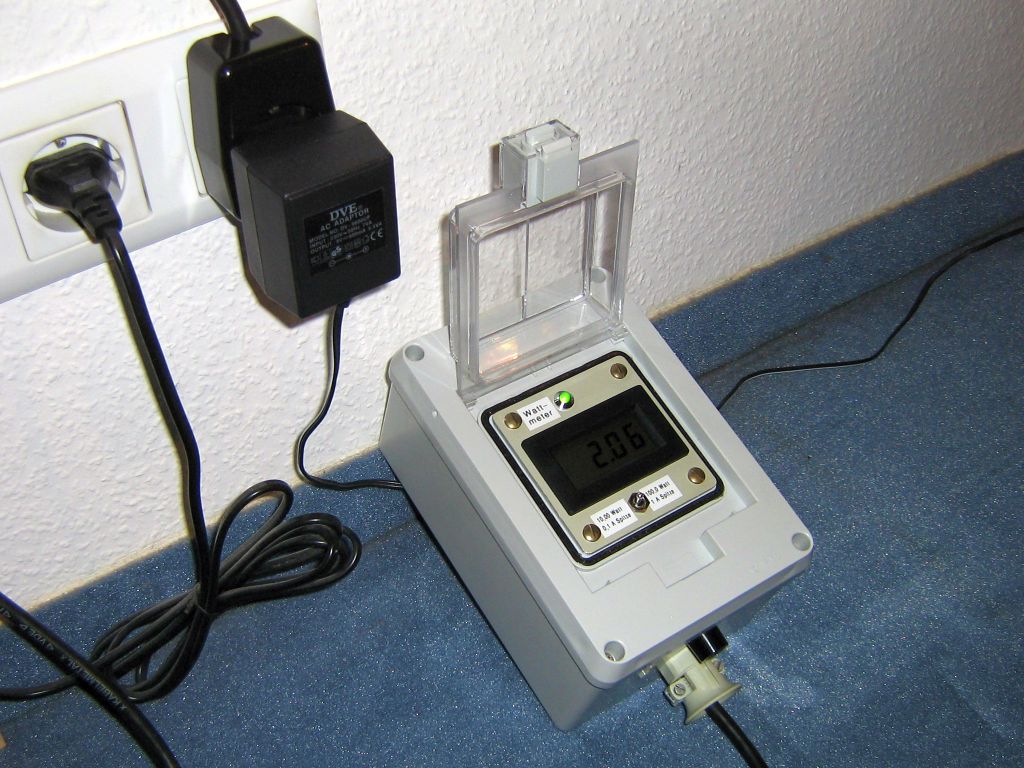

Das Bild zeigt das Wirkleistungsmessgerät bei der Messung der Leistungsaufnahme der Wohnraumuhr.
Die Bedienelemente sind durch einen durchsichtigen, klappbaren Deckel geschützt.
