Der E-Rechner ist ein Hilfsmittel für diverse Berechnungen im Bereich der Elektrotechnik und Elektronik. Genaugenommen handelt es sich um eine Sammlung von verschiedenen, als Module bezeichneten Programmen, die jeweils eine bestimmte Aufgabe erfüllen und auf die innerhalb des Hauptprogramms zugegriffen werden kann.

E-Rechner
E-Rechner

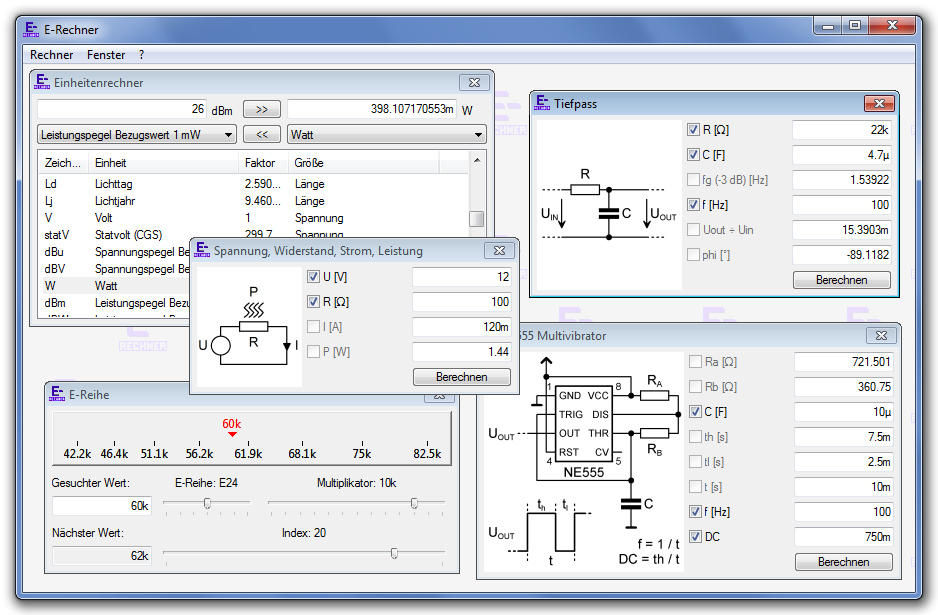

Das Multiple Document Interface ermöglicht die gleichzeitige Benutzung mehrerer Module.

E-Rechner ist Freeware und kann in der aktuellen Version 0.7.0-107 hier heruntergeladen werden: e-rechner.zip (ca. 90 kB). Das ZIP-Archiv ist verschlüsselt, da einige Virenscanner die enthaltenen ausführbaren Dateien – wahrscheinlich aufgrund der Kompression mit UPX – fälschlicherweise als verdächtig einstufen und Probleme beim Herunterladen verursachen könnten. Das Archiv kann mit dem Passwort „e-rechner“ entpackt werden.

Version 0.5.0-84
Erste öffentliche Version von E-Rechner.
Version 0.6.0-90
Modul „Tiefpass“ berechnet jetzt auch die Phasenverschiebung. Modul „Hochpass“ hinzugefügt. Einige interne Änderungen.
Version 0.7.0-107
Modul „Spannung, Widerstand, Strom, Leistung“ hinzugefügt. Beim Start von E-Rechner können jetzt die Dateinamen von automatisch zu startenden Modulen als Parameter übergeben werden.

Bedienung

Im Menü Rechner werden die verfügbaren Module aufgelistet. Es können von jedem Modul beliebig viele Instanzen gestartet werden, welche voneinander unabhängig arbeiten. Neben dem Aufruf über das Menü können auch bestimmte Module beim Programmstart automatisch gestartet werden, indem die Dateinamen der Module als Kommandozeilenparameter übergeben werden. Mit e-rechner.exe tiefpass.dll e-reihe.dll werden beispielsweise die Module „Tiefpass“ und „E-Reihe“ gestartet. Wenn der selbe Dateiname mehrfach übergeben wird, werden auch mehrere Instanzen des entsprechenden Moduls gestartet.

Wenn bei einem Modul die Eingabe von Zahlenwerten möglich ist, können neben einfachen Zahlen auch Werte in wissenschaftlicher Notation (z.B. 5,32e6; 1e-3) und mit SI-Präfixen (z.B. 47k; 7,5m; 6µ8; M33) eingegeben werden. Komma und Punkt werden gleichermaßen als Dezimaltrennzeichen akzeptiert. Die Ausgabe von Werten ist ebenfalls in allen drei Schreibweisen möglich und erfolgt in der für die jeweilige Anwendung zweckmäßigsten Art.

Auch wenn die einzelnen Module recht unterschiedliche Funktionen haben, liegt einigen Modulen wie „Spannungsteiler“ oder „Tiefpass“ ein einheitliches Bedienprinzip zu Grunde: Der Benutzer gibt alle ihm bekannten Werte ein, und das Programm errechnet alle daraus zu erhaltenden Werte. Mithilfe der Kontrollkästchen wird angegeben, welche Werte bekannt sind. Nicht sinnvolle Kombinationen von Eingangswerten werden automatisch verhindert.

Enthaltene Module

E-Reihe

Dieses Modul ermöglicht es, zu einem gegebenen Wert den nächsten in der E3- bis E192-Reihe vorhandenen Wert zu finden. Der Abstand des gesuchten Wertes zu den vorhandenen Werten wird grafisch dargestellt. Mit dem Regler E-Reihe wird die gewünschte E-Reihe festgelegt. In das Textfeld Gesuchter Wert wird der gesuchte Wert eingegeben, worauf im Textfeld Nächster Wert der nächste verfügbare Wert angezeigt wird. Mit dem Regler Multiplikator kann die Dekade des aktuellen Wertes geändert werden. Mit dem Regler Index kann der aktuelle Wert auf einen Wert der ausgewählten E-Reihe gesetzt werden. Zu beachten ist, dass bei den E-Reihen E3 bis einschließlich E24 nur der Wert im Feld Nächster Wert korrekt ist, und nicht die in der grafischen Darstellung gezeigten Werte der E-Reihe. Dies ist darauf zurückzuführen, dass die Werte der genannten E-Reihen nach einer recht eigenartigen Methode gerundet werden, welche für die grafische Darstellung nicht mit vertretbarem Aufwand zu implementieren gewesen wäre.

Einheitenrechner

Ermöglicht die Umrechnung von Werten zwischen verschiedenen Einheiten. Die Einheit für die linke bzw. rechte Seite kann auch durch einen Doppelklick mit der linken bzw. rechten Maustaste in der unteren Liste festgelegt werden.

Hochpass

Berechnung eines Hochpasses erster Ordnung: Widerstand, Kapazität, Grenzfrequenz, Teilungsverhältnis und Phasenverschiebung bei bestimmter Frequenz etc.

NE555 Multivibrator

Berechnung der Parameter (Widerstandswerte, Kapazität, Frequenz, Periodendauer, Tastgrad etc.) eines Multivibrators mit NE555 in der Standardschaltung aus dem Datenblatt.

Spannung, Widerstand, Strom, Leistung

Berechnung von Spannung, Widerstand, Strom und Leistung in einem Stromkreis mit Spannungsquelle und Widerstand.

Spannungsteiler

Berechnung eines einfachen Spannungsteilers: Widerstandswerte, Teilungsverhältnis, Ein- und Ausgangsimpedanz.

Tiefpass

Berechnung eines Tiefpasses erster Ordnung: Widerstand, Kapazität, Grenzfrequenz, Teilungsverhältnis und Phasenverschiebung bei bestimmter Frequenz etc.
